| 产品特性：精度高 | 品牌：鹏宸电气 | 型号：TSM803 |
| 电源电压：24VDC | 特性：精度高 | 工作温度：常温 |
| 输出类型：4~20mA | 安装类型：螺纹 | 精度：0.1% |
| 最小包装数：1 | 应用领域：测量仪器 | 响应时间：1s |
| 种类：传感器 |

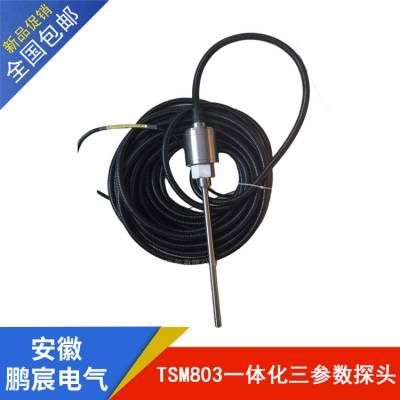

鹏宸电气 一体化三参数组合探头 冷却塔风机组合探头 TSM803
TSM803三参数组合探头是本公司用于冷却塔风机安全监控系统中，一种非总线结构的通用型组合探头。它可与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC等)连接使用。
这种应用于风机减速箱安全运行监测的组合探头，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出与这些安全参量对应的4～20mA标准电流信号，可以配接各种通用型二次仪表或计算机数字采集监控系统。
探头温度测量使用铂电阻传感器和半导体集成器件；油位测量采用了电容式传感原理；用于振动测量的传感器，直接获取机械振动的加速度信号，经放大器、带通滤波器、一次积分、真有效值（RMS）变换器，将有效带宽内的振动波形进行真有效值转换；终油位、温度、振动各产生4～20mA输出。
主要技术性能和指标
· 外型和安装结构：
TSM803三参数组合探头是以外螺纹形式，安装于风机减速箱的螺纹安装孔中，探杆插入减速箱内，从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号，完成变送输出。螺纹规格和探杆插深需在定货时申明。
· 温度测量特性：
润滑油温度测量范围：0～100 ℃ ， 温度测量综合误差：±1℃
· 油位测量特性：
润滑油油位测量范围：-10～40㎜（10㎜处为减速箱正常油位下油限位置）， 油位测量大误差： <= ±5㎜
环境温度-40～65℃
· 振动测量特性：
振动测量范围：0～20 ㎜/s ，测量输出与振动速度的有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量大误差：<=±1㎜/s
· 信号输出特性：
输出：DC/4～20mA ，要求无源电阻性负载。大负载电阻：<300欧姆
· 供电特性：
工作电压：DC/24V±4V，保护电压：DC/30V ，额定电流：DC/80mA,大瞬时工作电流：120mA，内设电压极性反接保护。
· 环境特性：
环境温度范围：－20～80℃，环境湿度范围：0～100％（端口使用704硅橡胶密封）
· 电气连接：
由于现场潮湿环境，产品出厂时配接5芯双层屏蔽电缆，接头做了防水处理，电缆接线颜色对应关系如下：
红色：+24V电源；
黑色：公共端COM；
电缆屏蔽线：接大地；
棕色：振动输出；
蓝色：温度输出；
灰色：油位输出；
