| 产品特性：高精度 | 是否进口：否 | 产地：安徽省 |
| 加工定制：是 | 品牌：鹏宸电气 | 类型：铠装热电阻 |

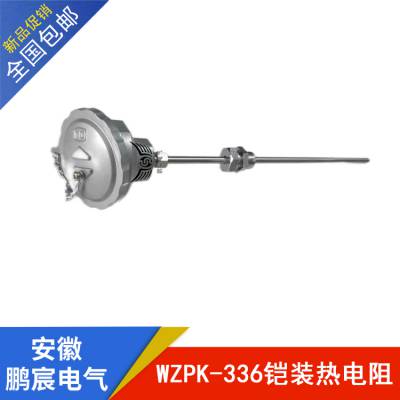

| 型号：WZPK-336 | 测量范围：-200~450℃ | 分度号：Pt100 |
| 允差等级：B | 热响应时间：2s | 装箱数：1 |
| 规格：L=300mm |
1、应 用： 通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体，蒸汽和气体介质以及固体表面温度。
2、特 点
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；
3、工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
4、主要技术参数
产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997
5、偶丝直径材料
偶丝形式 | 单支式 | 双支式 |
套管直径 | Φ3 Φ4 Φ5 Φ6 Φ8 | Φ4 Φ5 Φ6 Φ8 |
套管材质 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
6、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
7、测温范围及温差
型 号 | 分 度 号 | 测温范围°C | 精度等级 | 允 差 |
WZPK | Pt100 | -200??-+500 | A级 | ±（0.15+0.002 ltl） |
WZPK | Pt100 | -200??-+500 | B级 | ±（0.30+0.005ltl） |
8、热响应时间
套管直径 | 热响应时间 |
Ф3 | ≤3 |
Ф4 | ≤5 |
Ф5 | ≤8 |
Ф6 | ≤12 |
Ф8 | ≤15 |
型号选择：
1）防水式铠装热电阻规格型号
产 品 型 号 | 分 度 号 | 温度范围 ℃ | 精度等级 | 安装固定装置 |
WZPK-133 | Pt100 | -200-+500 | A级或B级 | 无固定装置 |
WZPK-134 | ||||
WZPK-135 | ||||
WZPK-136 | ||||
WZPK-138 | ||||
WZPK2-134 | ||||
WZPK2-135 | ||||
WZPK2-136 | ||||
WZPK2-138 | ||||
WZPK-233 | 固定卡套螺纹 | |||
WZPK-234 | ||||
WZPK-235 | ||||
WZPK-236 | ||||
WZPK-238 | ||||
WZPK2-234 | ||||
WZPK2-235 | ||||
WZPK2-236 | ||||
WZPK2-238 | ||||
WZPK-333 | 可动卡套螺纹 | |||
WZPK-334 | ||||
WZPK-335 | ||||
WZPK-336 | ||||
WZPK-338 | ||||
WZPK2-334 | ||||
WZPK2-335 | ||||
WZPK2-336 | ||||
WZPK2-338 | ||||
WZPK-433 | 固定卡套法兰 | |||
WZPK-434 | ||||
WZPK-435 | ||||
WZPK-436 | ||||
WZPK-438 | ||||
WZPK2-434 | ||||
WZPK2-435 | ||||
WZPK2-436 | ||||
WZPK2-438 | ||||
WZPK-533 | 可动卡套法兰 | |||
WZPK-534 | ||||
WZPK-535 | ||||
WZPK-536 | ||||
WZPK-538 | ||||
WZPK2-534 | ||||
WZPK2-535 | ||||
WZPK2-536 | ||||
WZPK2-538 |
