| 产品特性：反应快 | 是否进口：否 | 产地：安徽省 |
| 加工定制：是 | 品牌：鹏宸电气 | 类型：铠装热电阻 |
| 型号：WZPK-134 | 测量范围：-200~450℃ | 分度号：Pt100 |
| 允差等级：B | 热响应时间：2s | 装箱数：1支起 |
| 规格：L=300mm |

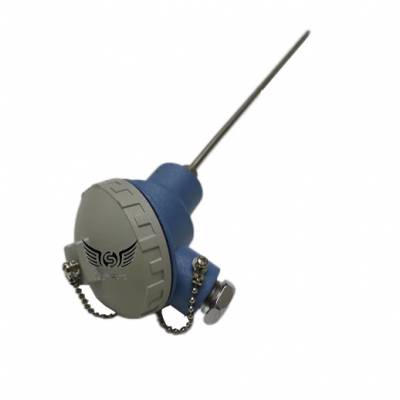

铠装热电阻的详细介绍
概述
铠装铂电阻是将铂电阻元件（陶瓷元件、薄膜元件或厚膜元件）连接在铠装引线上，再装上保护管把元件保护起来，形成一种不可拆卸的温度传感器，它与装配式铂电阻相比，且有直径小，可弯曲，热惰性小，抗震性好，使用寿命长，稳定性好等优点。
铠装铂电阻与普通铂电阻一样，测量温度范围为-200～600℃，只要用普通铜导线和显示仪表连接起来即可，由于它电输出性能良好，所以能为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供**的温度变化输入信号。
铠装铂电阻的热电技术性能与普通铂电阻基本相同，分度值与允差亦都符合IEC标准。
主要技术指标
1） 铠装热电阻测量范围及允差
型号 | 分度号 | 测量范围（℃） | 精度等级 | 允许偏差△t（℃） |
WZPK | Pt100 | -200～500 | A级 | ±（0.15+0.002│t│） |
B级 | ±（0.30+0.005│t│） |
2） 绝缘电阻
热电阻常温绝缘电阻的试验电压为直流10～100v，环境温度在15～35℃范围内，相对湿度应不大于80%，铂热电阻的常温绝缘电阻值应不小于100 MΩ。
3） 公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，公称压力不仅与保护管材质、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的种类、浓度、流速有关。
4） 热响应时间
套管直径 | 热响应时间s |
φ3 | 3 |
φ4 | 5 |
φ5 | 8 |
φ6 | 12 |
φ8 | 15 |
5）电气接口：M20×1.5，或按用户要求。
3 型号命名
型 号 | 规格代码 | 说 明 |
PC- | 一体化温度变送器（详见附录1） | |
WZPK | 铠装热电阻 | |
芯数 | / | 单支（无代码） |
2 | 双支 | |
3 | 3点 | |
4 | 4点 | |
5 | 5点 | |
6 | 6点 | |
安装固定形式 | 1 | 无固定装置式 |
2 | 固定卡套螺纹 | |
3 | 可动卡套螺纹 | |
4 | 固定卡套法兰 | |
5 | 可动卡套法兰 | |
6 | 加强管固定螺纹 | |
7 | 加强管固定法兰 | |
接线盒形式 | 0 | 无接线盒 |
3 | 防水式 | |
3D | 多点防水式 | |
4 | 隔爆式（dⅡBT4） | |
4D | 多点隔爆式（dⅡBT4） | |
6 | 插座式 | |
7 | 带连接导线 | |
8 | 小接线盒式 | |
铠装外径 | 3 | φ3外径 |
4 | φ4外径 | |
5 | φ5外径 | |
6 | φ6外径 | |
8 | φ8外径 | |
附加 | -TH | 带套管（详见附录3） |
