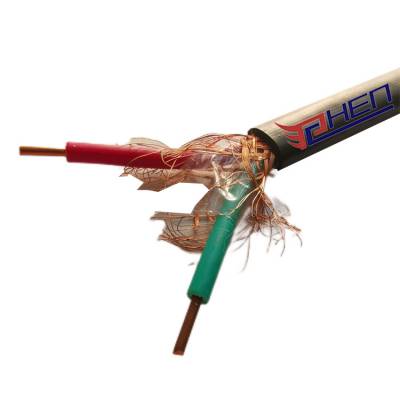

| 产品特性：高温 | 是否进口：否 | 产地：安徽省 |
| 品牌：鹏宸电气 | 型号：SC-HS-HF4 | 芯数：2根 |
| 类型：补偿型 | 系列代号：SC | 热电特性：普通级 |
| 单线标称直径：1.38mm | 标称截面：1.5mm | 绝缘层材质：氟塑料 |
| 护层材质：氟塑料 | 绝缘层厚度：0.6mm | 护层厚度：0.6mm |
| 产品标准：国标 | 产品认证：*** | 阻燃特性：A |
| 最大导体电阻：0.47 | 外径上限：6mm | 正极材质：铜 |
| 正极颜色：红色 | 负极材质：铜镍 | 负极颜色：绿色 |
| 热电偶测试端温度：100℃ | 往复电阻（20℃时）：0.46Ω/m | 配用热电偶：S型 |
| 适用范围：石油、化工、冶金、钢铁 | 每卷长度：100米 | 颜色：黑色护套 |
一.使用分类、允许等、护层着色标志:
使用分类 | 标志 | 允许登记及护层着色 | |
普通 | 准确 | ||
一般用 | G | (黑色) | S(灰色) |
耐热用 | H | (黑色) | S(灰色) |
二.结构特征、J缘层、护层材料、使用温度
J缘层及护层 | 使用温度 | |
材料 | 符号 | |
聚氟乙烯 | PVC | -25~70℃ -25~105℃ |
聚全氟乙丙烯 | FEP | -60~205℃ |
可溶性聚四氟乙烯 | PFA | -60~260℃ |
三.产品标号(标记):
配用热电 偶分度号 | 一般用(G) 产品标号 | 耐热用(H) 产品标号 | ||
普通 | 准确(S) | 普通 | 准确(S) | |
S | SC-G | SC-GS | SC-H | -- |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | -- |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
四.补偿导线合金丝和J缘层颜色:
补偿号 线型号 | 配用热电 偶的分度号 | 补偿导线合金线 | J缘层 着色 | ||
正 | 负 | 正 | 负 | ||
SC | S(铂铑10-铂) | SPC(铜) | SNC(铜镍) | 红 | 绿 |
NC | N(镍铬硅-镍硅) | NPC(铁) | NNC(铜镍) | 红 | 黄 |
KC | K(铜-康铜) | KPC(铜) | KNC(铜镍) | 红 | 蓝 |
KX | K(镍铬-镍硅) | KPX(镍铬) | KNX(铜镍) | 红 | 黑 |
EX | E(镍铬-铜镍) | EPX(镍铬) | ENX(铜镍) | 红 | 棕 |
JX | J(铁-铜镍) | JPX(铁) | JNX(铜镍) | 红 | 紫 |
TX | T(铜-铜镍) | TPX(铜) | TNX(铜镍) | 红 | 白 |
五.基本型号及M称规格
SC-G-VV | PVCJ缘对绞PVC护套一般用普通S分度热电偶用补偿电缆 |
SC-G-VPV | PVCJ缘对绞铜丝编织分屏蔽PVC护套一般用普通S分度热电偶用补偿电缆 |
SC-G-VPVP | PVCJ缘对绞铜丝编织分屏蔽和总屏蔽PVC护套一般用普通S分度热电偶用补偿电缆 |
SC-G-VVP | PVCJ缘对绞铜丝编织总屏蔽PVC护套一般用普通S分度热电偶用补偿电缆 |
SC-H-FF | 氟塑料J缘对绞氟塑料护套普通S分度热电偶用高温补偿电缆 |
SC-H-FP1F | 氟塑料J缘对绞镀锡铜丝编织分屏蔽氟塑料护套普通S分度热电偶用高温补偿电缆 |
SC-H-FP1FP1 | 氟塑料J缘对绞镀锡铜丝编织分屏蔽和总屏蔽氟塑料护套普通S分度热电偶用高温补偿电缆 |
SC-H-FFP1 | 氟塑料J缘对绞镀锡铜丝编织总屏蔽氟塑料护套普通S分度热电偶用高温补偿电缆 |
